Proyecto de normalización del Nuevo Hospital Dr. Gustavo Fricke-SSVQ
El Hospital en cifras:
Obra 1° Etapa
| Monto de obra | $ 95.195.526.642. |
| Inversión total del proyecto | $204.638.311.133. |
| Población asignada | 1.067.092 personas. |
| Terreno | 3.6 hectáreas. |
Edificación 1° Etapa
| 92.297 m2 totales. |
| 76.006 m2 de recinto hospitalario. |
| 16.291 m2 de estacionamientos. |
| Volumen rectangular escalonado. |
| 8 niveles de altura. |
| 2 pisos subterráneos. |

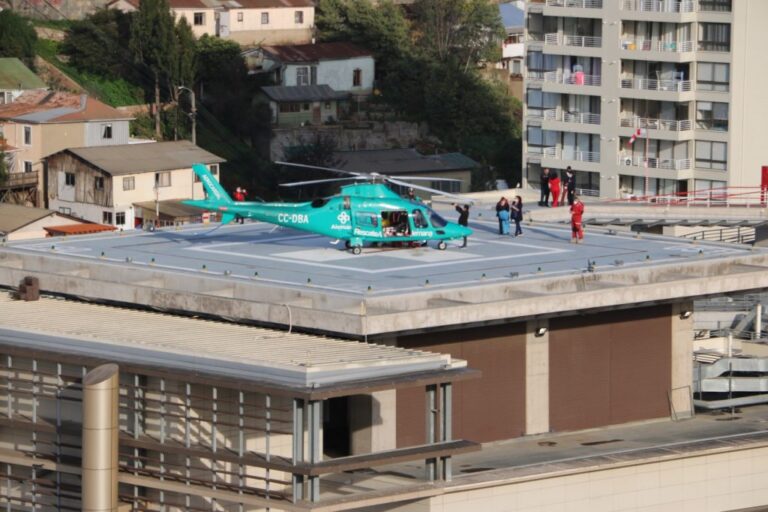

| 1 helipuerto. |
| 100% obra física a septiembre de 2019. |
| Apertura: 29 de abril de 2020. |
Cifras clínicas
| 116 camas críticas. |
| 442 camas de hospitalización. |
| 558 camas totales. |
| 21 pabellones quirúrgicos. |
| 3 pabellones de Hemodinamia. |
| 7 salas de parto integral. |
| 144 boxes de atención y procedimientos. |
| 1 piscina de rehabilitación. |

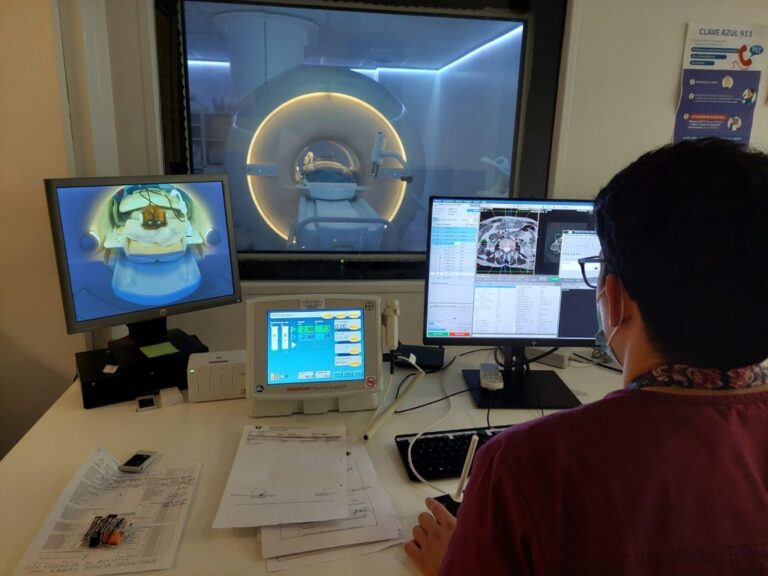

| 1 resonador magnético nuclear. |
| 3 angiógrafos. |
| 2 gamma cámaras. |
Arquitectura

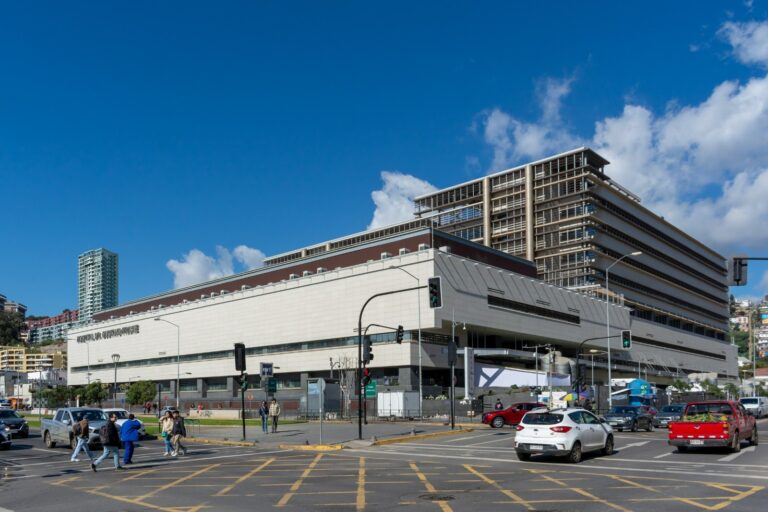

El Hospital está conformado por un gran volumen rectangular escalonado de 8 niveles de altura sobre el terreno, dos pisos subterráneos y un helipuerto. La construcción considera aislación sísmica, eficiencia energética, climatización, innovación en electricidad e iluminación, seguridad, control centralizado y correo neumático.
Cuenta con dos ejes de circulación horizontal: uno público, paralelo al par Viana – Álvarez y otro de circulación interna paralelo, ubicado al sur. Ambos están vinculados a 8 núcleos verticales, con dos ascensores camilleros y una escala. Considera una planta rectangular que se eleva generando un zócalo sobre el cual se proyecta una placa de tres niveles de altura y dos módulos de hospitalización separados por un patio de luz.
En términos estructurales el edificio está constituido por un sistema de marcos rígidos compuestos por pilares, vigas y losas de hormigón armado para garantizar estabilidad estructural a todo evento y flexibilidad para posteriores modificaciones. Incorpora medidas de protección con divisiones intermedias incombustibles, tabiques y puertas cortafuegos, sistemas de detección y extinción de incendios, control centralizado, señalética de evacuación y grupos electrógenos para garantizar el suministro de energía. Asimismo, el perímetro del edificio y sus patios interiores están diseñados para el aprovechamiento de la luz natural.
Por las características del suelo el edificio se apoya sobre una placa de fundación de hormigón armado de 70 centímetros y muros de contención hasta el nivel del terreno natural.
Los aisladores sísmicos se incorporaron al proyecto tras el terremoto de 2010, para entregar seguridad estructural y permitir la operatividad del edificio ante eventos similares. Se trata de un sistema soportante basal de 193 aisladores de seis tipos diferentes a nivel del segundo piso subterráneo. Están compuestos por placas base circulares de acero superior e inferior entre las cuales se encuentran 23 láminas de goma, que en su conjunto permiten reducir las deformaciones sísmicas y minimizar posibles daños a la infraestructura, asegurando la continuidad de la atención. Y todo esto, forma parte de un sistema más amplio de seguridad de la edificación.
